取付の詳細情報について
- まず最初にこちらをお読みください。
取付の詳細情報は、車種ごとのページに「取付詳細情報PDF」として掲載されています。またカーオーディオ、カーナビゲーション及びカースピーカーなどの商品取付において、この「取付詳細情報PDF」をご利用いただく際は、各種適合表を読みこなし、現車による確認などが必要です。したがって下記２項目のステップごとに作業を進めてください。
取付詳細情報PDFは、以下の２項目で構成されています。
- 1.本体商品の取付情報… 本体商品の取付けについての詳細情報です。こちらで注記内容の詳細などをご確認ください。
- 2.スピーカー商品の取付情報… スピーカー商品の取付けについての詳細情報です。こちらで注記内容の詳細などをご確認ください。
取付詳細情報PDFでの特有な表現
- (1)取付詳細情報PDFは、市販品の取付経験が豊富な販売店様向けの情報が元となっております。そのため、注記文章などでは本情報特有の表現が使用されていることがあります。
例1） 「未調査」・・・ 調査用車両の手配等諸処の事情により、調査が実施されなかったことを意味します。
例2） 「除く」・・・ 未調査などのため取付可否が不明なことを意味します。
上記のような車種の場合、販売店様では豊富な経験や知識を元に、現況にあわせて判断していますので、販売店様にご相談いただく様にしてください。
- (2)本情報は、商品が取付けできるか、取付けできないかの物理的な取付可否についての参考情報であり、実装時の音質や性能、フィット感などを保証するものではありません。そのため、注記文章などで以下のような表現が使用されていることがあります。
例1） 「少し奥に引っ込んだ取付けになるため、窓口裏面とに多少隙間があきます」
例2） 「横向き取付けは、スピーカーが少し内側を向く取付けになります」
上記のような車種の場合、販売店様では豊富な経験や知識を元に対処していますので、販売店様にて現車で確認していただくことをお勧めします。
商品の取付けを確認する手順
- ①車両のタイプ（メーカー、車名、年式、型式、グレード、純正カーオーディオシステム）を確認します。
- ②取付けたい商品を確認します。
- ③車両の取付詳細情報PDFで、商品の取付可否および各種注意事項などの詳細を確認します。
- ※取付詳細情報PDFは、当該車両の発売当初の調査データに基づき作成しています。但し、すべてのグレード・仕様についての調査は行っておらず、特別仕様車や追加車種などについても情報が網羅されていないことがあります。また、調査後に車両の仕様変更などがあった場合は、本情報が適用できないことがあります。予めご承知おきください。
- ※本サイトと取付キット記載の適合車種や年式が異なる場合や、マイナーチェンジ、一部改良、車種追加などの実施により掲載の取付情報と異なる場合があります。これらの場合、取付け作業に臨むにあたっては、必ず現車の状況確認を最優先にしてください。
- ※ハイブリッド車や電気駆動車両および、特種な車種グレードなどにおける情報については、特に指定のない限り掲載されておりません。
- ※取付けのために純正オプション部品の購入が必要な場合はその品番などを掲載しておりますが、ディーラーなどによっては部品単品の販売をしない場合や、調査後に品番、仕様などが変更になる場合もあります。
- ※取付キットなどに付属のオプションコネクターで車速信号取出しが可能となる車種については、取付キットなどの取付説明書（および本サイトの[取付]キット一覧）、本サイトの「カーナビ接続情報」もご参照ください。なお、車種・年式・グレードによっては、情報の無い場合やオプションコネクターの無い場合がありますので予めご承知おきください。
- ※当社が販売している全ての商品への取付情報は掲載されていません。掲載されていない商品の取付情報については、販売店様へご相談ください。
- ※取付けの際には、商品に同梱されている「取付説明書」、「取扱説明書」、「安全上のご注意」などをご精読のうえ、十分に現車での確認を行い、安全性を最優先してください。
- ※商品によっては、取付けに専門知識が必要な場合があります。お近くの専門知識のある取付業者様へのご依頼をお勧めします。
- ※本サイトの「取付の基礎知識」、「車速信号の接続について」、「用語解説」なども併せてご参照ください。
本体商品の取付情報
- ※本体商品の取付情報の表組は2パターンあり、車種や年式により異なります。
- ご覧になる車種の表組に合わせて、表の見方をご確認ください。
：
年式、車両型式を表記しています。現車が該当するかどうかをまずご確認ください。
- ※年式の範囲については、自動車メーカーの公表年月を基本にしています。実際の登録年月とは合わない場合があります。
- ※型式の表示は、車種によっては上記の例のように「ZYX10系」などとまとめて記述をしている場合があります。
：
車種や窓口形状などの区別を表記しています。
- ※すべての車種に当てはまる場合は「全車種」と表記しています。
：
取付けできる商品のサイズを表記しています。
- ※9型記号の場合には9V型の商品が取付可能です。
- ※8型記号の場合には8V型の商品が取付可能です。
- ※W2D記号の場合にはワイドモデルの商品が取付可能です。
- ※2D記号または2D/1Dの場合には標準モデルの商品が取付可能です（2D記号の場合は2Dサイズ一体機が取付可能です）。
- ※四角で囲われていない“2D”となっている場合は、1Dメインユニットが2機種取付けられるスペースがあることを意味し、2Dメインユニット（2Dサイズ一体機）は取付けできません。
：
取付けの際に、他社部品の購入や手配が必要な場合に“必要”と表記しています（詳細は注記欄に記載しています）。
- ※自動車メーカーの純正部品については、調査時点での情報となっています。その後に品番等が変更される場合も考えられますので、予めご承知おきください。
：
取付けの際に、取付キット類が必要な場合の適合する取付キット類の型番、主な付属品、希望小売価格を表記しています。
- ※キット型番末尾の (J) はジャストフィット株式会社製、(K) は株式会社カナック企画製を表しています。型番には含まれません。
- ※取付キット類の主な付属品の記号の意味については、取付情報の下部（
）にある〔取付キット類の主な付属品の記号〕にてご確認ください。
：
制約条件や注意点がある場合に、注記番号を表記しています。
- ※注記欄（
）にて、該当する注記番号の注記内容をご確認ください。
- ※注意事項欄（
）以外にも注記番号を入れている場合があります。その場合も同様に、注記欄（）にて注記内容をご確認ください。
：
使用可能な別売オプションがある場合に表記しています。
- ※注記番号が表記されている場合は、注記欄（）にて、該当する注記番号の注記内容をご確認ください。
- ※商品別の対応状況他の詳細については、必ず取扱・取付説明書や弊社カタログ、ホームページ等でご確認ください。
：
注記欄です。表中に注記番号がある場合には、こちらで注記内容をご確認ください。
：
〔取付キット類の主な付属品の記号〕、および〔オプションの記号〕を表記しています。
- ※表中に記号がある場合には、こちらで記号の意味をご確認ください。なお、基本的に共通の内容になっていますので、表中には出てこない記号の意味についても表記されている場合があります。
：
年式、車両型式を表記しています。現車が該当するかどうかをまずご確認ください。
- ※年式の範囲については、自動車メーカーの公表年月を基本にしています。実際の登録年月とは合わない場合があります。
- ※型式の表示は、車種によっては「ZYX10系」などとまとめて記述をしている場合があります。
：
車種や窓口形状などの区別を表記しています。
- ※すべての車種に当てはまる場合は「全車種」と表記しています。
：
ワイドモデル（フェイス幅200mm）の商品が取付可能な場合に、「取付商品のサイズ」の項目を設けてあります。ワイドモデルの商品が取付けできない車種の場合は、標準モデル（フェイス幅180mm）の商品のみが対象になりますので、表中に「取付商品のサイズ」という項目自体を設けていません。
：
純正ラジオを取外して交換取付けする場合、または純正ラジオが装着されていない車種（オーディオレス車）に取付ける場合に、取付けできる最大Dサイズ数を表記しています。
- ※「トレードイン」はオーディオレス車（純正ラジオ非装着車）への取付け、または既存の純正ラジオを取外して交換取付けすることを意味しています。
- ※2D記号または2D/1Dの場合には標準モデルの商品が取付可能です（2D記号の場合は2Dサイズ一体機が取付可能です）。
- ※四角で囲われていない"2D"となっている場合は、1Dメインユニットが2機種取付けられるスペースがあることを意味し、2Dメインユニット（2Dサイズ一体機）は取付けできません。
- ※W2D記号の場合にはワイドモデルの商品が取付可能です。
：
純正ラジオを残して交換取付けする場合の、取付けできる最大Dサイズ数を表記しています。
- ※「アドオン」は既存の純正ラジオを残して、他のスペースに追加取付けすることを意味しています。
- ※2D記号または2D/1Dの場合には標準モデルの商品が取付可能です（2D記号の場合は2Dサイズ一体機が取付可能です）。
：
車両の純正ブラケット等を流用して取付けできる場合は「○」、取付けできない場合は「×」と表記しています。
- ※「キットレス」は、車両の純正ブラケットやクラスターをそのまま使用してメインユニットを取付けることを意味しています。
- ※キットレス取付が可能な場合、標準モデルの商品の取付けには別売の配線キットやパネルキットなどが必要となります（ワイドモデルの商品は同梱品を使用して取付けが可能な場合があります）。
：
取付けの際に、取付キットが必要な場合の適合する取付キットの型番、主な付属品、希望小売価格を表記しています。
- ※キット型番末尾の (J) はジャストフィット株式会社製、(K) は株式会社カナック企画製を表しています。型番には含まれません。
- ※取付キットの主な付属品の記号の意味については、取付情報の下部（
）にある〔取付キットの主な付属品の記号〕にてご確認ください。
- ※「アドオン」が空欄の場合の取付キットは「トレードイン」専用となります。この場合「アドオン」取付けはできません。
- ※この「トレードイン専用取付キット」を使用して1Dメインユニットのみを取付ける場合は、残った1Dスペースには別売のポケットなどが必要となります。なお本体取付ネジについては、メインユニットに同梱されている場合、必ずそれを優先して使用します。
：
制約条件や注意点がある場合に、注記番号を表記しています。
- ※注記欄（
）にて、該当する注記番号の注記内容をご確認ください。
- ※備考欄（）以外にも注記番号を入れている場合があります。その場合も同様に、注記欄（）にて注記内容をご確認ください。
：
取付ける商品の形状別に取付化粧パネルの適合を表記しています。
- ※メーカー別、商品別に内容が異なりますので、記号の意味については取付情報の下部（）にある〔別売オプション関係の記号〕にてご確認ください。
- ※日産車および三菱車では、「1D」→「1Dサイズ」、「2D」→「2D一体機」と表記しています。また、ワイドモデルの商品が取付けできる車種では、「2D」→「2D/W2D」、「2D一体機」→「2D一体機・ワイド2D」と表記しています。
- ※46サイズとは、現行カロッツェリアの1Dサイズメインユニットが基本的に採用しているD46（46×170mm）のノーズ寸法（2Dサイズメインユニットは96〜97×170mm、ワイド2Dサイズメインユニットは96.4×196.8mm）を意味しています。
：
別売オプションが使用できる場合に、記号や注記番号を表記しています。
- ※別売オプションの記号の意味については、取付情報の下部（）にある〔別売オプション関係の記号〕にてご確認ください。
- ※注記番号が表記されている場合は、注記欄（）にて、該当する注記番号の注記内容をご確認ください。
：
注記欄です。表中に注記番号がある場合には、こちらで注記内容をご確認ください。
：

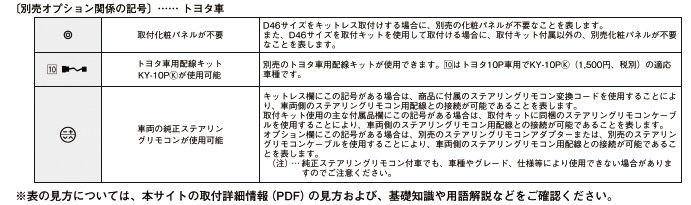

〔取付キットの主な付属品の記号〕および、〔別売オプション関係の記号〕を表記しています。
- ※表中に記号がある場合には、こちらで記号の意味をご確認ください。なお、基本的に各メーカー毎に共通の内容になっていますので、表中には出てこない記号の意味についても表記されている場合があります。
スピーカー商品の取付情報
![[取付]キット一覧](/media/icon/kitlist.gif){kind=icon}
）にも注記番号がありますので、その場合も同様に注記欄（
」、「
」の“スピーカーに付属のブラケット等”とは、下記のいずれかを意味します。
